Mao Hui Machinery ในฐานะซัพพลายเออร์ระดับมืออาชีพด้านชิ้นส่วนระบบอัตโนมัติในประเทศจีน นำเสนอผลิตภัณฑ์มอเตอร์ที่หลากหลาย Schneider ILM1003P01A0000 เป็นของซีรีส์ Schneider Electric Lexium ILM/PacDrive 3 ของเซอร์โวมอเตอร์ในตัว มันคือก โซลูชันเซอร์โวแบบครบวงจรที่รวมมอเตอร์ ไดรเวอร์ พาวเวอร์ซัพพลาย และวงจรป้อนกลับเข้าไว้ด้วยกัน
แตกต่างจากชุดไดรเวอร์เซอร์โวมอเตอร์แบบแยกแบบดั้งเดิม ระบบเซอร์โวแบบรวมของ ILM สามารถลดขนาดลงได้อย่างมาก การเดินสายไฟในตู้ควบคุม ประหยัดพื้นที่ตู้ควบคุมได้ถึง 90% และลดระยะเวลาการเดินสายไฟลง 70% มัน เหมาะอย่างยิ่งสำหรับอุปกรณ์อัตโนมัติแบบหลายแกนขนาดกะทัดรัด
| แบบอย่าง | ILM1003P01A0000 |
| ขนาดหน้าแปลน | 100มม |
| โครงสร้างสเตเตอร์ | 3 กอง |
| กำลังไฟพิกัด | 1100W (1.1kW) |
| ความเร็วที่กำหนด | 3000 รอบต่อนาที |
| แรงบิดของโรเตอร์ที่ถูกล็อคอย่างต่อเนื่อง | 5.8 นิวตันเมตร |
| แรงบิดสูงสุด | 28.3 นิวตันเมตร |
| จัดอันดับกระแสต่อเนื่อง | 3.6 ก |
| ตัวเข้ารหัส | ตัวเข้ารหัสค่าสัมบูรณ์ของ Hiperface SinCos แบบเลี้ยวเดียว |
| ฟังก์ชั่นเบรก | ไม่มีเบรกค้าง |
| ระดับการป้องกัน | IP65 |
| วิธีการทำความเย็น | การระบายความร้อนด้วยการพาความร้อนตามธรรมชาติ |
| วิธีการสื่อสาร | เซอร์คอส III |
Schneider ILM1003P01A0000 มีกำลังพิกัด 1.1kW แรงบิดล็อคต่อเนื่อง 5.8Nm ซึ่งเป็นกลไกสูงสุด ความเร็ว 3,000 รอบต่อนาทีมาพร้อมกับตัวเข้ารหัสค่าสัมบูรณ์ไซน์ไซน์และโคไซน์ฮิเปอร์เฟซแบบเลี้ยวเดียวมีคุณสมบัติ การออกแบบเพลาควบคุมด้วยกุญแจ ไม่มีฟังก์ชันการเบรก และมีระดับการป้องกัน IP65 การติดตั้งที่ได้มาตรฐาน เส้นผ่านศูนย์กลางหน้าแปลน 100 มม. ใช้วิธีการทำความเย็นแบบพาความร้อนตามธรรมชาติและสามารถจับคู่ได้อย่างสมบูรณ์แบบด้วย ตัวควบคุมการเคลื่อนไหวของ PacDrive LMC ผ่านบัสสื่อสาร SERCOS
การรับประกันระยะยาวหลายชั้น:
เครื่องสมบูรณ์ต้นฉบับใหม่เอี่ยมมาพร้อมกับการรับประกัน 12 เดือนครอบคลุม ไดรฟ์ภายใน มอเตอร์ และส่วนประกอบหลักของตัวเข้ารหัส
รุ่นที่ทดสอบแบบแยกชิ้นส่วนสามารถใช้งานได้นาน 6 เดือน การรับประกัน; สำหรับข้อบกพร่องที่ไม่ได้เกิดจากปัจจัยของมนุษย์ จะมีการเปลี่ยนสินค้าให้ฟรีภายใน 7 วันหลังการจัดส่ง และ ค่าบำรุงรักษาจะได้รับการยกเว้นสำหรับข้อผิดพลาดภายในระยะเวลารับประกัน เทคนิคระบบควบคุมพิเศษเฉพาะ 7 × 16 ชั่วโมง มีการให้การสนับสนุน โดยมีวิศวกรเฉพาะสำหรับซีรีส์ ILM ที่สามารถแก้ไขปัญหาจากระยะไกล เช่น สัญญาณเตือน การสื่อสาร EtherCAT ความผิดปกติที่เป็นศูนย์ และการดีบักพารามิเตอร์ คำสั่งซื้อประกอบด้วยคู่มือต้นฉบับสายไฟ ไดอะแกรมและการดีบักเทมเพลตพารามิเตอร์ การสนับสนุนแบบครบวงจร + เอกสารพิธีการศุลกากร
ชุดสายไฟไฮบริด ILM ขายึดการติดตั้ง ตัวควบคุม LMC และรุ่นทดแทนที่สมบูรณ์ของ มีซีรีย์เดียวกันเพื่อให้แน่ใจว่าอุปกรณ์ครบถ้วน ใบรับรองแหล่งกำเนิด COO รายการบรรจุภัณฑ์ และ มีการรับรอง CE/RoHS ฟรี เพื่ออำนวยความสะดวกในการดำเนินพิธีการศุลกากรที่ท่าเรือต่างประเทศ การซื้อจำนวนมากสามารถทำได้ ผลิตจากโรงงานโดยราคาขึ้นทีละขั้นและมีการล็อคราคาไว้ระยะยาว ความร่วมมือ
มอเตอร์ ฟังก์ชันขับเคลื่อน โมดูลกำลัง และระบบป้อนกลับถูกรวมไว้ในยูนิตเดียวกัน ช่วยลดความจำเป็นในการ ส่วนประกอบการติดตั้งภายนอก
โครงสร้างแบบรวมสามารถลดความต้องการพื้นที่ภายในของตู้ควบคุมและทำให้การออกแบบได้ อุปกรณ์เครื่องจักรกลมีความยืดหยุ่นมากขึ้น
ในอุปกรณ์อัตโนมัติแบบหลายแกน Schneider ILM1003P01A0000 สามารถลดการเดินสายที่ซับซ้อนผ่านการกระจาย วิธีการติดตั้งปรับปรุงประสิทธิภาพการรวมโดยรวมของอุปกรณ์
เมื่อรวมกับฟีดแบ็กของตัวเข้ารหัสค่าสัมบูรณ์ จะตอบสนองความต้องการของอุปกรณ์เพื่อการวางตำแหน่งที่แม่นยำและ การเคลื่อนไหวซ้ำ ๆ
ตอบ: รองรับเฉพาะคอนโทรลเลอร์ซีรีส์ Schneider PacDrive3 LMC ผ่านบัส Sercos เท่านั้น ไม่สามารถทำงานร่วมกับ EtherCAT/MODBUS พื้นเมือง
A: คำต่อท้าย "A" หมายถึงไม่ต้องเบรกค้างไว้ หากต้องใช้เบรก ให้เลือกรุ่นที่ลงท้ายด้วย 32
A: เพลาแบบไม่มีกุญแจเรียบ รหัสรุ่นแบบมีกุญแจคือ ILM1003P11A0000

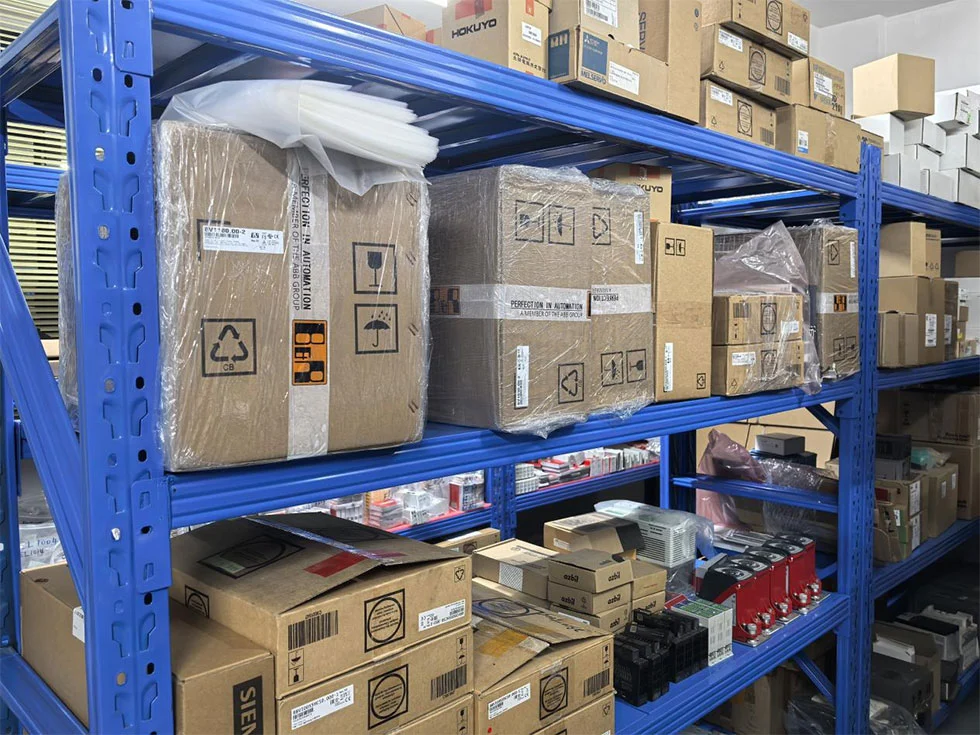

ตอบ: มีสต็อคที่ปิดสนิทต้นฉบับใหม่ สินค้าเฉพาะจุดจัดส่งใน 2-3 วัน เวลานำโรงงานจำนวนมาก 6 สัปดาห์ NCNR ไม่สามารถยกเลิกได้
ILM1003P01F0000
ILM1003P02A0000
ILM1003P02F0000
ILM1003P11A0000
ILM1003P11F0000
ILM1003P12A0000
ILM1003P12F0000
ILM1003P01A0000
