อะไรทำให้ Schneider ILM1003P01A0000 เป็นโซลูชันที่ใช้งานได้จริงสำหรับการใช้งานเซอร์โวที่มีความต้องการสูง

สรุปบทความ

อุปกรณ์อัตโนมัติสมัยใหม่มักต้องการการวางตำแหน่งที่แม่นยำ โครงสร้างเครื่องจักรขนาดกะทัดรัด ผลป้อนกลับที่เชื่อถือได้ และการทดสอบการใช้งานที่ไม่ซับซ้อน ที่ชไนเดอร์ ILM1003P01A0000ตอบสนองความต้องการเหล่านี้โดยการรวมฟังก์ชันมอเตอร์และเซอร์โวไดรฟ์เข้าไว้ในยูนิตที่ติดตั้งภาคสนามแบบรวม สถาปัตยกรรมนี้สามารถลดจำนวนอุปกรณ์ที่ติดตั้งแบบดั้งเดิมภายในตู้ควบคุมในขณะที่สนับสนุนแนวคิดเครื่องจักรแบบโมดูลาร์

บทความนี้จะอธิบายคุณลักษณะที่สำคัญของ ILM1003P01A0000 วิธีการทำงานของสถาปัตยกรรมแบบรวม จุดที่สามารถนำมาใช้ประโยชน์ได้ วิศวกรที่มีข้อกำหนดจำเพาะใดควรตรวจสอบ และข้อควรพิจารณาในการจัดซื้อประการใดเมื่อจัดหาหน่วยที่มีอยู่หรือหน่วยทดแทน นอกจากนี้ยังอธิบายด้วยว่าเหตุใดการระบุรุ่นที่แม่นยำจึงมีความสำคัญก่อนการติดตั้ง

สารบัญ

1. ชไนเดอร์ ILM1003P01A0000 คืออะไร?
2. สถาปัตยกรรมเซอร์โวแบบรวมทำงานอย่างไร
3. ข้อมูลจำเพาะที่สำคัญคืออะไร?
4. มอเตอร์ทำงานอย่างไรในการใช้งานแบบเคลื่อนไหว?
5. ILM1003P01A0000 สามารถใช้งานได้ที่ไหน?
6. เหตุใดการออกแบบเซอร์โวแบบรวมจึงมีคุณค่า
7. วิศวกรควรตรวจสอบอะไรบ้างก่อนการติดตั้ง?
8. สิ่งสำคัญในการจัดหาหรือเปลี่ยนโมเดลนี้คืออะไร
9. ผู้ใช้สามารถปรับปรุงความน่าเชื่อถือในระยะยาวได้อย่างไร?
10. คำถามที่พบบ่อย
11. ความคิดสุดท้าย

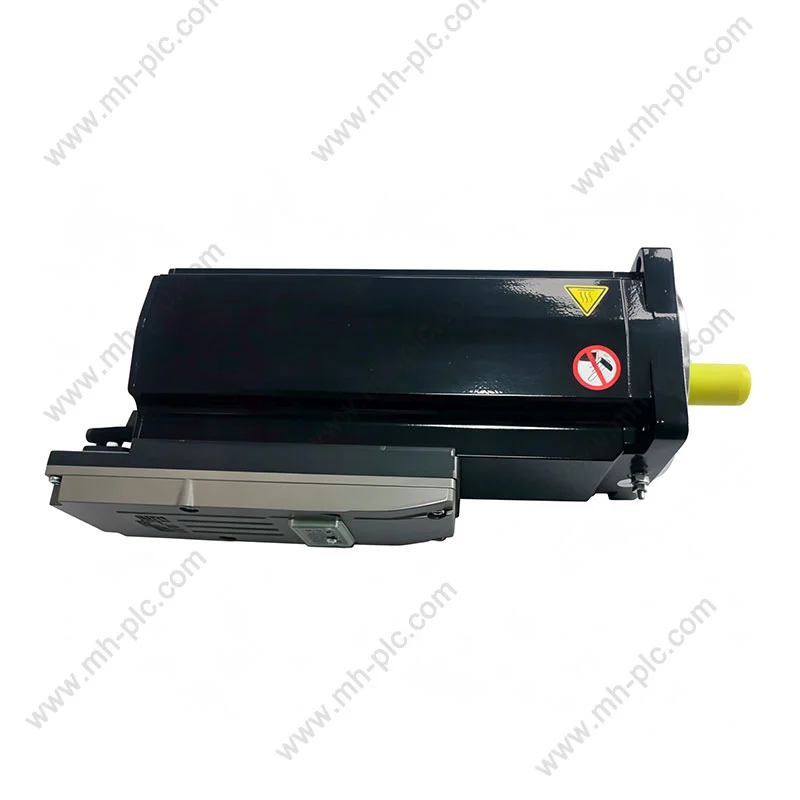

ชไนเดอร์ ILM1003P01A0000 คืออะไร?

ชไนเดอร์ ILM1003P01A0000 เป็นเซอร์โวมอเตอร์ในตัวจากตระกูล Lexium 62 ILM แตกต่างจากการจัดเรียงเซอร์โวทั่วไปซึ่งมีการติดตั้งมอเตอร์และไดรฟ์อิเล็กทรอนิกส์เป็นส่วนประกอบแยกกัน หน่วย ILM ในตัวจะรวมอุปกรณ์อิเล็กทรอนิกส์ควบคุมการเคลื่อนไหวเข้ากับชุดมอเตอร์

Schneider Electric ระบุรุ่นดังกล่าวว่าเป็นเซอร์โวมอเตอร์ในตัวที่มีหน้าแปลน 100 มม. แรงบิดคอก 5.8 นิวตันเมตร ความเร็ว 3000 รอบต่อนาที เพลาเรียบ ระบบป้อนกลับ SinCos 128 รอบเดียว และไม่มีเบรก. โมเดลนี้เกี่ยวข้องกับสถาปัตยกรรมเซอร์โวแบบกระจายที่มีจุดประสงค์เพื่อย้ายอุปกรณ์อิเล็กทรอนิกส์ของไดรฟ์ให้ใกล้กับมอเตอร์และโมดูลเครื่องจักรมากขึ้น

ความแตกต่างนี้เป็นสิ่งสำคัญสำหรับวิศวกรในการเปลี่ยนส่วนประกอบที่มีอยู่ ILM1003P01A0000 ไม่ใช่แค่มอเตอร์ไฟฟ้ากระแสสลับขนาด 1.1 kW ทั่วไปเท่านั้น การกำหนดค่าป้อนกลับ สถาปัตยกรรมไดรฟ์ในตัว ขนาดทางกล ข้อกำหนดในการสื่อสาร และคุณลักษณะทางไฟฟ้า ล้วนต้องตรงกับเครื่องจักร

สถาปัตยกรรมเซอร์โวแบบรวมทำงานอย่างไร

แนวคิดหลักเบื้องหลังเซอร์โวแบบรวมคือการกระจายอำนาจ ระบบการเคลื่อนที่แบบดั้งเดิมมักวางเซอร์โวแอมพลิฟายเออร์ไว้ในตู้ควบคุม และเชื่อมต่อกับมอเตอร์ผ่านสายไฟและสายไฟป้อนกลับ เซอร์โวในตัวจะถ่ายโอนอุปกรณ์อิเล็กทรอนิกส์ของไดรฟ์ที่สำคัญไปยังชุดประกอบด้านมอเตอร์

วิธีการนี้สามารถเป็นประโยชน์อย่างยิ่งสำหรับเครื่องจักรที่สร้างจากโมดูลอิสระ โมดูลการเคลื่อนไหวแต่ละโมดูลสามารถมีเซอร์โวมอเตอร์และอุปกรณ์อิเล็กทรอนิกส์ที่เกี่ยวข้องของตัวเองได้ ในขณะที่สถาปัตยกรรมของเครื่องจักรจะจัดการการสื่อสารและการกระจายพลังงานผ่านการเชื่อมต่อที่เหมาะสม

• การรวมมอเตอร์และไดรฟ์:ลดความจำเป็นในการดูแลมอเตอร์และแอมพลิฟายเออร์ให้เป็นยูนิตที่แยกจากกันโดยสิ้นเชิง
• การติดตั้งแบบกระจาย:ช่วยให้ส่วนประกอบควบคุมการเคลื่อนไหวอยู่ในตำแหน่งใกล้กับแกนกลไกมากขึ้น
• โครงสร้างเครื่องจักรแบบโมดูลาร์:รองรับอุปกรณ์ที่ทำจากโมดูลการเคลื่อนไหวแบบทำซ้ำได้
• ลดการพึ่งพาตู้:สามารถช่วยวิศวกรเพิ่มประสิทธิภาพพื้นที่ตู้ควบคุมได้
• บูรณาการข้อเสนอแนะ:การกำหนดค่าตัวเข้ารหัสเป็นส่วนหนึ่งของชุดมอเตอร์ที่ระบุแทนที่จะเป็นส่วนประกอบภายนอกที่เป็นอิสระ

ผลลัพธ์ที่ได้คือปรัชญาการออกแบบเครื่องจักรที่แตกต่างออกไป แทนที่จะมุ่งความสนใจไปที่ส่วนประกอบการเคลื่อนไหวทั้งหมดภายในตู้กลาง ฟังก์ชันการควบคุมที่เลือกไว้จะกระจายไปทั่วเครื่องจักร

ข้อมูลจำเพาะที่สำคัญคืออะไร?

การทำความเข้าใจหมายเลขรุ่นเพียงอย่างเดียวนั้นไม่เพียงพอสำหรับการเปลี่ยนอย่างปลอดภัย ข้อมูลจำเพาะต่อไปนี้เป็นจุดเริ่มต้นทางเทคนิคที่เป็นประโยชน์สำหรับวิศวกรที่ทำการประเมิน ILM1003P01A0000

ข้อมูลผู้จัดจำหน่ายอิสระยังระบุยูนิตว่าเป็นเซอร์โวมอเตอร์ AC ที่มีตัวเข้ารหัสสัมบูรณ์ กำลังไฟฟ้าที่ใช้งานประมาณ 1.1 kW การป้องกัน IP54 และการกำหนดค่าการติดตั้ง 100 × 100 มม. รายละเอียดเหล่านี้ควรได้รับการตรวจสอบโดยเทียบกับเอกสารทางเทคนิคที่เกี่ยวข้องสำหรับเครื่องที่แน่นอนและเวอร์ชันภูมิภาค

มอเตอร์ทำงานอย่างไรในการใช้งานแบบเคลื่อนไหว?

เซอร์โวมอเตอร์ถูกเลือกไม่เพียงแต่ตามแรงม้าหรือแรงบิดที่กำหนดเท่านั้น ความสามารถในการเร่งความเร็ว ลดความเร็ว รักษาตำแหน่ง ตอบสนองต่อคำสั่ง และดำเนินการซ้ำๆ ภายใต้ภาระที่เปลี่ยนแปลงก็มีความสำคัญไม่แพ้กัน

ด้วยความเร็วพิกัด 3000 รอบต่อนาทีและแรงบิดพิกัดประมาณ 3.5 นิวตันเมตร ILM1003P01A0000 เหมาะกับการใช้งานด้านการเคลื่อนไหวที่ต้องการการเคลื่อนที่แบบหมุนที่มีการควบคุม แทนที่จะทำงานด้วยความเร็วคงที่แบบธรรมดา ระบบป้อนกลับแบบรวมช่วยให้สถาปัตยกรรมการควบคุมสามารถตรวจสอบตำแหน่งโรเตอร์และรองรับการควบคุมการเคลื่อนที่แบบวงปิด

ข้อมูลจำเพาะแรงบิดแผงลอยประมาณ 5.8 นิวตันเมตรมีความเกี่ยวข้องอย่างยิ่งเมื่อประเมินความเร่งและสภาวะโหลดชั่วคราว อย่างไรก็ตาม วิศวกรไม่ควรถือว่าแรงบิดของแผงลอยเป็นอัตราการทำงานที่ต่อเนื่อง การคำนวณโหลดจริงควรพิจารณาถึงความเร่ง รอบการทำงาน ความเฉื่อย อัตราทดกระปุกเกียร์ แรงเสียดทาน การวางแนวของเครื่องจักร สภาวะแวดล้อม และระบบขับเคลื่อนที่สมบูรณ์

ILM1003P01A0000 สามารถใช้งานได้ที่ไหน?

สถาปัตยกรรมแบบผสมผสานทำให้เซอร์โวประเภทนี้มีความน่าสนใจเป็นพิเศษสำหรับเครื่องจักรอัตโนมัติที่ต้องใช้แกนหลายแกน รูปแบบกะทัดรัด และโครงสร้างแบบโมดูลาร์

ควรกำหนดความเหมาะสมในการใช้งานตามข้อกำหนดของแกนจริงเสมอ รุ่นที่ใช้ร่วมกันได้ทางกลไกอาจยังไม่เหมาะสม หากข้อกำหนดอินเทอร์เฟซทางไฟฟ้า สถาปัตยกรรมการสื่อสาร โปรไฟล์โหลด หรือผลป้อนกลับแตกต่างกัน

เหตุใดการออกแบบเซอร์โวแบบรวมจึงมีคุณค่า

ข้อได้เปรียบที่ยิ่งใหญ่ที่สุดของเซอร์โวแบบรวมไม่ใช่แค่เพียงการนำสองส่วนประกอบมารวมกันเท่านั้น ประโยชน์ที่ใหญ่กว่าคือความเป็นไปได้ในการเปลี่ยนแปลงวิธีการออกแบบเครื่องจักร

1. สถาปัตยกรรมเครื่องจักรที่ยืดหยุ่นมากขึ้น:ส่วนประกอบเซอร์โวแบบกระจายสามารถช่วยให้ผู้สร้างเครื่องจักรจัดระเบียบระบบการเคลื่อนที่รอบๆ โมดูลเครื่องจักรแต่ละโมดูลได้
2. ศักยภาพในการประหยัดพื้นที่ตู้:การเคลื่อนย้ายชุดขับเคลื่อนอิเล็กทรอนิกส์ออกจากตู้กลางจะช่วยเพิ่มพื้นที่ว่างสำหรับ PLC อุปกรณ์ความปลอดภัย ระบบจ่ายกำลัง และส่วนประกอบอื่นๆ
3. ลดการแยกมอเตอร์ไดรฟ์แบบดั้งเดิม:มอเตอร์และไดรฟ์ได้รับการจ่ายให้เป็นยูนิตรวม ซึ่งช่วยให้การกำหนดค่าอุปกรณ์บางอย่างง่ายขึ้น
4. เหมาะสำหรับระบบหลายแกน:สถาปัตยกรรมการเคลื่อนที่แบบกระจายจะมีความน่าสนใจเป็นพิเศษเมื่อเครื่องจักรมีแกนเซอร์โวจำนวนมาก
5. วิศวกรรมโมดูลาร์:ผู้ผลิตเครื่องจักรสามารถออกแบบโมดูลการเคลื่อนไหวที่ทำซ้ำได้รอบๆ ชุดประกอบเซอร์โวที่กำหนดไว้

ข้อดีเหล่านี้มีประโยชน์มากที่สุดเมื่อเครื่องจักรได้รับการออกแบบให้มีการเคลื่อนที่แบบกระจายตั้งแต่เริ่มต้น การติดตั้งเซอร์โวแบบรวมเข้ากับระบบทั่วไปโดยไม่ต้องตรวจสอบข้อกำหนดด้านการสื่อสาร การจ่ายพลังงาน การระบายความร้อน การเดินสายเคเบิล และซอฟต์แวร์ สามารถสร้างปัญหาในการทดสอบการทำงานที่ไม่จำเป็นได้

วิศวกรควรตรวจสอบอะไรบ้างก่อนการติดตั้ง?

การระบุหมายเลขชิ้นส่วนที่ถูกต้องเป็นขั้นตอนแรก แต่ไม่ใช่ขั้นตอนสุดท้าย ก่อนการติดตั้ง ILM1003P01A0000 วิศวกรและทีมบำรุงรักษาควรตรวจสอบประเด็นต่อไปนี้

• หมายเลขชิ้นส่วนที่แน่นอน:ตรวจสอบอักขระทุกตัวของ ILM1003P01A0000
• ขนาดเครื่องกล:ตรวจสอบหน้าแปลน เพลา รูยึด ข้อต่อ และระยะห่างในการติดตั้ง
• ความต้องการเบรก:รุ่นนี้ระบุโดยไม่มีเบรก ดังนั้นแกนแนวตั้งหรือแกนรับน้ำหนักตามแรงโน้มถ่วงจึงต้องได้รับการดูแลเป็นพิเศษ
• การกำหนดค่าข้อเสนอแนะ:ยืนยันการจัดเรียงตัวเข้ารหัสแบบเลี้ยวเดียว SinCos และความเข้ากันได้ของการควบคุมเครื่องจักร
• ระบบสื่อสาร:ตรวจสอบสถาปัตยกรรมเครือข่ายและตัวควบคุมที่จำเป็น
• ข้อกำหนดด้านไฟฟ้า:ตรวจสอบข้อกำหนดด้านแรงดันไฟฟ้า กระแสไฟฟ้า การจัดสายเคเบิล และกำลังไฟระดับระบบ
• สภาพแวดล้อม:ตรวจสอบการป้องกันตู้ อุณหภูมิ ความชื้น ฝุ่น การสั่นสะเทือน และสภาพแวดล้อมการติดตั้ง
• การคำนวณภาระ:ยืนยันแรงบิดต่อเนื่อง แรงบิดสูงสุด อัตราเร่ง ความเฉื่อย และรอบการทำงาน
• ความเข้ากันได้ของซอฟต์แวร์:ยืนยันว่าซอฟต์แวร์ควบคุมการเคลื่อนไหวและการกำหนดค่าที่มีอยู่สามารถรองรับอุปกรณ์ที่ต้องการได้

สิ่งสำคัญในการจัดหาหรือเปลี่ยนโมเดลนี้คืออะไร

สำหรับทีมบำรุงรักษา หนึ่งในความท้าทายที่ใหญ่ที่สุดของผลิตภัณฑ์ระบบอัตโนมัติทางอุตสาหกรรมที่ได้รับการยอมรับ คือการได้รับส่วนประกอบที่แน่นอนเมื่อเครื่องจักรใช้งานมาหลายปี

ขณะนี้หน้าภูมิภาคของ Schneider Electric ให้ข้อมูลวงจรการใช้งานที่แตกต่างกันสำหรับการอ้างอิงนี้ เพจระดับภูมิภาคอย่างเป็นทางการหน้าหนึ่งระบุว่า ILM1003P01A0000 ถูกยกเลิกในเดือนกุมภาพันธ์ 2023 และไม่มีรายการเปลี่ยนโดยตรง ในขณะที่หน้าระดับภูมิภาคอีกหน้ารายงานว่าการสิ้นสุดการบริการมาตรฐานในเดือนกันยายน 2025 ซึ่งหมายความว่าผู้ซื้อไม่ควรถือว่าการลงรายการออนไลน์แสดงถึงความพร้อมในการให้บริการของโรงงานในปัจจุบันโดยอัตโนมัติ

เมื่อซื้อหน่วยสำหรับการบำรุงรักษาหรือซ่อมแซมเครื่องจักร ให้พิจารณา:

ซัพพลายเออร์ที่มีส่วนประกอบทางอุตสาหกรรมที่เชื่อถือได้ควรสามารถระบุผลิตภัณฑ์ ข้อมูลสภาพ เอกสารทางเทคนิคได้อย่างชัดเจน หากมี และการสื่อสารที่โปร่งใสเกี่ยวกับสถานะสต็อค

ผู้ใช้สามารถปรับปรุงความน่าเชื่อถือในระยะยาวได้อย่างไร?

ความน่าเชื่อถือของเซอร์โวขึ้นอยู่กับมากกว่าตัวมอเตอร์เอง การจัดตำแหน่งทางกล การเดินสายเคเบิล สภาพแวดล้อม การกำหนดค่าตัวควบคุม และการจัดการระบายความร้อน ล้วนส่งผลต่ออายุการใช้งาน

• รักษาพื้นผิวการติดตั้งให้สะอาดและจัดแนวอย่างเหมาะสม
• หลีกเลี่ยงภาระในแนวรัศมีหรือแนวแกนมากเกินไปบนเพลา
• ตรวจสอบขั้วต่อและสายเคเบิลระหว่างการบำรุงรักษาตามกำหนดเวลา
• ป้องกันการสั่นสะเทือนและการกระแทกทางกลโดยไม่จำเป็น
• ยืนยันว่าอุณหภูมิในการทำงานอยู่ภายในข้อกำหนดเฉพาะที่เกี่ยวข้อง
• ตรวจสอบเสียงรบกวน การสั่นสะเทือน อุณหภูมิ หรือตำแหน่งที่ผิดปกติ
• รักษาบันทึกพารามิเตอร์เซอร์โวและการกำหนดค่าเครื่องจักรที่แม่นยำ
• ระบุส่วนประกอบทดแทนอย่างถูกต้องและตรวจสอบย้อนกลับได้

เมื่อเปลี่ยนเซอร์โว การทดสอบการทำงานควรครอบคลุมมากกว่าแค่การเปิดเครื่อง การจดจำค่าป้อนกลับ พารามิเตอร์ของมอเตอร์ ทิศทาง ขีดจำกัด การเร่งความเร็ว การชะลอความเร็ว โหลดทางกล และฟังก์ชันด้านความปลอดภัย ควรได้รับการตรวจสอบตามขั้นตอนของผู้ผลิตเครื่องจักร

คำถามที่พบบ่อย

ความคิดสุดท้าย

ที่ชไนเดอร์ ILM1003P01A0000แสดงถึงแนวทางการควบคุมการเคลื่อนไหวแบบกระจายซึ่งมีการรวมฟังก์ชันเซอร์โวมอเตอร์และไดรฟ์ไว้ในหน่วยด้านเครื่องจักรขนาดกะทัดรัด หน้าแปลน 100 มม., แรงบิดพิกัดประมาณ 3.5 นิวตันเมตร, แรงบิดคอก 5.8 นิวตันเมตร, ความเร็ว 3000 รอบต่อนาที, เพลาเรียบ, ระบบป้อนกลับรอบเดียวของ SinCos และการกำหนดค่าแบบไม่มีเบรก ทำให้คุณสมบัติจำเพาะที่แม่นยำตรงกับที่จำเป็นเมื่อประเมินส่วนประกอบสำหรับเครื่องจักรที่มีอยู่

สำหรับผู้สร้างเครื่องจักร สถาปัตยกรรมแบบผสมผสานสามารถมอบข้อได้เปรียบที่สำคัญในการออกแบบอุปกรณ์โมดูลาร์และการจัดตู้ควบคุม อย่างไรก็ตาม สำหรับทีมบำรุงรักษา ปัญหาที่สำคัญที่สุดอาจเป็นการจัดหาส่วนประกอบดั้งเดิมที่ถูกต้องและการตรวจสอบสถานะวงจรการใช้งาน ข้อมูลระดับภูมิภาคอย่างเป็นทางการระบุว่าโมเดลมีการเปลี่ยนแปลงวงจรการใช้งาน ดังนั้นการตัดสินใจซื้อควรรวมถึงสภาพของผลิตภัณฑ์ เอกสารประกอบ ความเข้ากันได้ และการวางแผนการบำรุงรักษาในอนาคต

ตงกวนหนานเฉิงเหมาฮุยเครื่องจักรอุปกรณ์การค้าขาย จำกัด สามารถสนับสนุนลูกค้าที่กำลังมองหาส่วนประกอบระบบอัตโนมัติทางอุตสาหกรรมโดยช่วยตรวจสอบหมายเลขรุ่น ข้อกำหนดทางเทคนิค สภาพผลิตภัณฑ์ และรายละเอียดการจัดหา หากคุณกำลังบำรุงรักษาอุปกรณ์ที่ใช้ Schneider ILM1003P01A0000 การระบุหมายเลขชิ้นส่วนและข้อกำหนดของเครื่องจักรให้ครบถ้วนจะทำให้กระบวนการจัดหามีความแม่นยำและมีประสิทธิภาพมากขึ้น
