Schneider ILM0702P01A0000 คืออะไร และรองรับ Compact Servo Motion อย่างไร

ชไนเดอร์ ILM0702P01A0000 คืออะไร?

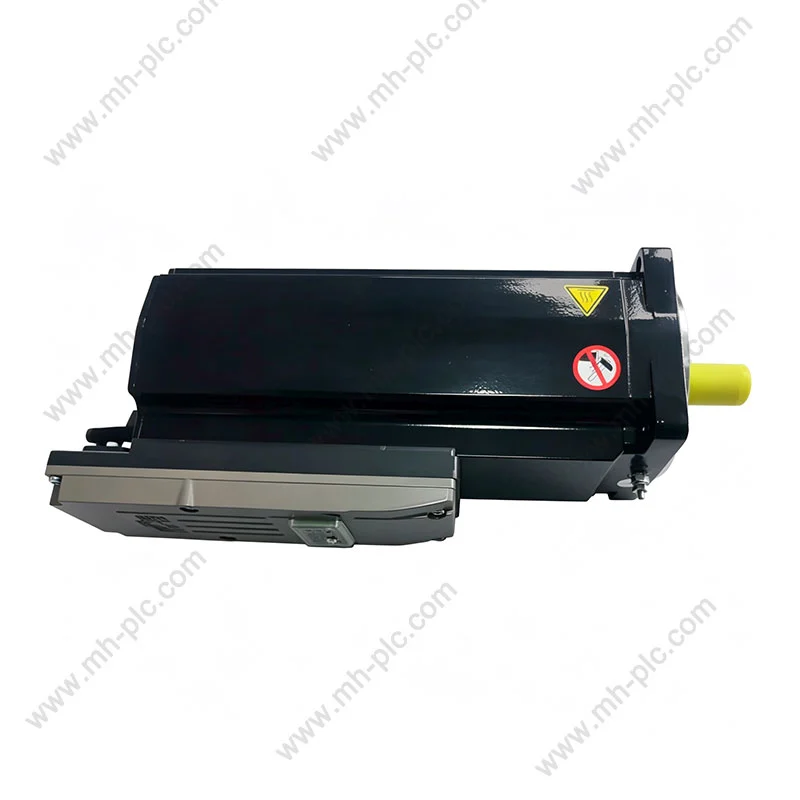

ชไนเดอร์ ILM0702P01A0000 คือเซอร์โวมอเตอร์ในตัว Lexium 62 ILM ที่ออกแบบมาสำหรับสถาปัตยกรรมควบคุมการเคลื่อนไหวของ PacDrive 3 Schneider Electric ระบุว่าเป็นเซอร์โวมอเตอร์ในตัวซึ่งมีแรงบิดคงที่อย่างต่อเนื่องที่ 1.7 นิวตันเมตร กำลังเอาท์พุตที่กำหนดที่ 720 W และความเร็วที่กำหนดที่ 6000 รอบต่อนาที การกำหนดค่าที่ระบุไม่รวมเบรกค้าง

ต่างจากการจัดการทั่วไปที่สามารถติดตั้งมอเตอร์และไดรฟ์อิเล็กทรอนิกส์แยกกัน โมดูลเซอร์โวในตัวนำฟังก์ชันการขับเคลื่อนที่สำคัญมาไว้ในยูนิตฝั่งมอเตอร์ สถาปัตยกรรมนี้สามารถมีประโยชน์อย่างยิ่งในเครื่องจักรที่มีหลายแกนหรือส่วนกลไกแบบโมดูลาร์ ซึ่งวัตถุประสงค์การออกแบบที่สำคัญคือการลดฮาร์ดแวร์ของตู้และทำให้การเชื่อมต่อง่ายขึ้น

Schneider Electric อธิบายสถาปัตยกรรม ILM ว่ารองรับเทคโนโลยี Plug-and-Play การเชื่อมต่อที่รวดเร็วผ่านสายเคเบิลไฮบริด และลดการเดินสายไฟและพื้นที่ตู้ ข้อมูลผลิตภัณฑ์ของผู้ผลิตระบุว่าสถาปัตยกรรมสามารถลดการเดินสายเคเบิลได้สูงสุดถึง 70% พื้นที่ตู้น้อยลงสูงสุดถึง 90% และเวลาในการเดินสายน้อยลงสูงสุดถึง 90% ขึ้นอยู่กับการใช้งานและการกำหนดค่าระบบ

สถาปัตยกรรมเซอร์โวแบบรวมทำงานอย่างไร

แนวคิดหลักคือการกระจายอำนาจ แทนที่จะรวมส่วนประกอบของไดรฟ์ทั้งหมดไว้ในตู้ไฟฟ้าส่วนกลาง โมดูลเซอร์โวแบบรวมจะย้ายส่วนหนึ่งของฮาร์ดแวร์ควบคุมการเคลื่อนไหวเข้าไปใกล้กับแกนเชิงกลมากขึ้น

วิธีการนี้สามารถเป็นประโยชน์สำหรับเครื่องจักรที่มีแกนควบคุมอย่างอิสระจำนวนมาก เครื่องจักรแบบโมดูลาร์สามารถมีหน่วยกลไกอยู่ในตำแหน่งที่แตกต่างกัน ในขณะที่ฮาร์ดแวร์สำหรับการเคลื่อนไหวยังคงอยู่ใกล้กับมอเตอร์ที่เกี่ยวข้อง ผลลัพธ์ที่ได้คือรูปแบบเครื่องจักรที่สะอาดขึ้น และการเชื่อมต่อระหว่างตู้กลางและแต่ละแกนที่ยาวน้อยลง

การออกแบบนี้มีความเกี่ยวข้องอย่างยิ่งเมื่อผู้สร้างเครื่องจักรจำเป็นต้องสร้างสมดุลของการเคลื่อนไหวที่แม่นยำด้วยพื้นที่ตู้ที่จำกัด อย่างไรก็ตาม ไม่ควรเลือกมอเตอร์ในตัวเพียงเพราะขนาดทางกายภาพหรือกำลังพิกัดของมอเตอร์ดูเหมาะสม ความเข้ากันได้ทางไฟฟ้า สถาปัตยกรรมตัวควบคุม ข้อกำหนดป้อนกลับ การออกแบบสายเคเบิล สภาวะความร้อน โหลดทางกล และข้อกำหนดด้านความปลอดภัยของเครื่องจักรด้วย

ข้อมูลจำเพาะหลักคืออะไร?

ข้อมูลจำเพาะต่อไปนี้เป็นจุดเริ่มต้นที่เป็นประโยชน์สำหรับการประเมิน ILM0702P01A0000 ข้อมูลผลิตภัณฑ์และเอกสารทางเทคนิคของ Schneider Electric ระบุค่านิยมหลักที่แสดงด้านล่าง

ข้อมูลผู้จัดจำหน่ายจากบุคคลที่สามยังแสดงรายการเส้นผ่านศูนย์กลางเพลา 11 มม. ขนาดหน้าแปลน 70 มม. และความยาวโดยรวม 226 มม. สำหรับรุ่นนี้ สำหรับการออกแบบเครื่องจักรขั้นสุดท้าย ควรถือเป็นแบบมิติและเอกสารทางเทคนิคปัจจุบันของผู้ผลิตเป็นข้อมูลอ้างอิงในการควบคุม

ควรเข้าใจแรงบิดและความเร็วอย่างไร

ข้อผิดพลาดทั่วไปในการเลือกเซอร์โวคือการดูที่ความเร็วสูงสุดเท่านั้น แกนการเคลื่อนที่ที่ประสบความสำเร็จต้องการให้มอเตอร์ตอบสนองโปรไฟล์ความเร็วแรงบิดที่สมบูรณ์ของการใช้งาน

ILM0702P01A0000 มีความเร็วปกติที่ 6,000 รอบต่อนาที และแรงบิดคงที่ต่อเนื่องที่ 1.7 นิวตันเมตร แรงบิดแผงลอยสูงสุดที่บันทึกไว้คือ 7.6 นิวตันเมตร ตัวเลขเหล่านี้ควรตีความภายใต้สภาวะการทำงานของผู้ผลิต แทนที่จะถือเป็นค่าที่เปลี่ยนแปลงได้

• แรงบิดต่อเนื่อง:ที่เกี่ยวข้องกับโหลดที่ต้องบำรุงรักษาเป็นระยะเวลานาน
• แรงบิดสูงสุด:ที่เกี่ยวข้องกับการเร่งความเร็ว การชะลอตัว หรือจุดสูงสุดของภาระในระยะสั้น
• ความเร็วที่กำหนด:ช่วยตรวจสอบว่ามอเตอร์สามารถตอบสนองรอบการทำงานของเครื่องจักรที่ต้องการได้หรือไม่
• โหลดความเฉื่อย:ส่งผลต่อประสิทธิภาพการเร่งความเร็วและการปรับแต่งเซอร์โว
• อัตราส่วนการส่ง:เปลี่ยนความต้องการแรงบิดและความเร็วที่มอเตอร์เห็น

วิศวกรจึงควรคำนวณแรงบิดโหลดจริง แรงบิดเร่งความเร็ว ความเฉื่อยสะท้อน รอบการทำงาน และความเร็วในการทำงานที่ต้องการ ก่อนที่จะยืนยันมอเตอร์

เหตุใดคำติชมจึงมีความสำคัญ?

ระบบเซอร์โวอาศัยการป้อนกลับเพื่อกำหนดว่ามอเตอร์กำลังทำอะไรอยู่จริงๆ ILM0702P01A0000 ใช้การตอบสนอง SinCos Hiperface แบบเลี้ยวครั้งเดียวโดยสมบูรณ์ โดยมีเอกสารของผู้ผลิตระบุระยะเวลา 128 ช่วงสำหรับการแก้ไขการตอบสนองความเร็ว

ในทางปฏิบัติ ความคิดเห็นจะช่วยให้ระบบควบคุมตรวจสอบตำแหน่งและความเร็ว เพื่อให้สามารถเปรียบเทียบการเคลื่อนไหวที่ได้รับคำสั่งกับพฤติกรรมของมอเตอร์จริงได้ นี่เป็นสิ่งจำเป็นสำหรับการใช้งานที่ต้องการการวางตำแหน่งซ้ำ แกนที่ประสานกัน ความเร่งที่ควบคุม และโปรไฟล์การเคลื่อนไหวที่แม่นยำ

เมื่อเปลี่ยนเซอร์โวมอเตอร์ที่มีอยู่ วิศวกรควรตรวจสอบประเภทป้อนกลับ แทนที่จะคิดว่ามอเตอร์ตัวอื่นที่มีกำลังและแรงบิดใกล้เคียงกันจะสื่อสารอย่างถูกต้องกับระบบควบคุมที่มีอยู่

จะทำให้การเดินสายไฟเครื่องจักรง่ายขึ้นได้อย่างไร?

ข้อดีหลักประการหนึ่งของสถาปัตยกรรม ILM คือวิธีการเดินสายเครื่องจักร Schneider Electric อธิบายการเชื่อมต่อโครงข่ายอย่างรวดเร็วโดยใช้สายเคเบิลไฮบริดสำหรับสัญญาณและระดับพลังงาน และเน้นย้ำถึงการลดศักยภาพของสายเคเบิล พื้นที่ตู้ และเวลาในการเดินสาย

สิ่งนี้มีประโยชน์อย่างยิ่งในเครื่องจักรที่มีแกนจำนวนมาก สถาปัตยกรรมแบบดั้งเดิมอาจต้องใช้กำลังมอเตอร์หลายตัว การป้อนกลับ และการเชื่อมต่อการควบคุมเพื่อเคลื่อนที่ระหว่างตู้และมอเตอร์แต่ละตัว สถาปัตยกรรมแบบกระจายอำนาจสามารถเปลี่ยนการจัดเรียงทางกายภาพดังกล่าว และทำให้การแยกส่วนเครื่องจักรง่ายขึ้น

เซอร์โวมอเตอร์นี้สามารถใช้งานได้ที่ไหน?

ILM0702P01A0000 มีไว้สำหรับสถาปัตยกรรมควบคุมการเคลื่อนไหวทางอุตสาหกรรมมากกว่าการใช้งานมอเตอร์ทั่วไป การออกแบบแบบผสมผสานสามารถพิจารณาได้สำหรับแกนเครื่องจักรที่ต้องมีการควบคุมตำแหน่ง การเคลื่อนไหวที่ประสานกัน และสถาปัตยกรรมการขับเคลื่อนแบบกระจายศูนย์กลาง

ความเหมาะสมในการใช้งานขึ้นอยู่กับการออกแบบระบบที่สมบูรณ์ แรงบิด ความเร็ว ค่าป้อนกลับ ระดับสภาพแวดล้อม อินเทอร์เฟซทางกลไก ความเข้ากันได้ของตัวควบคุม และรอบการทำงานของมอเตอร์ควรได้รับการประเมินก่อนใช้งาน

วิศวกรควรตรวจสอบอะไรบ้างก่อนการติดตั้ง?

การระบุที่ถูกต้องมีความสำคัญอย่างยิ่งเมื่อซื้อหรือเปลี่ยนส่วนประกอบระบบอัตโนมัติทางอุตสาหกรรม ก่อนที่จะติดตั้ง ILM0702P01A0000 ให้พิจารณารายการตรวจสอบต่อไปนี้:

1. หมายเลขรุ่น:ยืนยันว่าหมายเลขชิ้นส่วนทั้งหมดคือ ILM0702P01A0000
2. การกำหนดค่าเบรก:รุ่นนี้ระบุไม่มีเบรกค้าง
3. ข้อกำหนดด้านพลังงาน:ตรวจสอบว่าสถาปัตยกรรมทางไฟฟ้าของระบบเข้ากันได้กับช่วงแหล่งจ่ายไฟพิกัด 250–700 V ที่ระบุไว้ในเอกสาร
4. ความเข้ากันได้ของคอนโทรลเลอร์:ยืนยันความเข้ากันได้กับสถาปัตยกรรม PacDrive 3 และตัวควบคุมการเคลื่อนไหวที่ต้องการ
5. ข้อเสนอแนะ:ตรวจสอบว่าระบบควบคุมรองรับการจัดเตรียมข้อเสนอแนะที่ระบุ
6. ขนาดเครื่องกล:ตรวจสอบหน้าแปลน เส้นผ่านศูนย์กลางเพลา ความยาวเพลา ทิศทางการติดตั้ง และระยะห่างที่มีอยู่
7. ลักษณะการโหลด:คำนวณแรงบิด ความเฉื่อย ความเร่ง ความเร็ว และรอบการทำงาน
8. การเดินสาย:ใช้สายเคเบิลและการจัดการเชื่อมต่อที่ได้รับอนุมัติที่ถูกต้องสำหรับระบบ
9. สิ่งแวดล้อม:ยืนยันอุณหภูมิ ฝุ่น ความชื้น การสั่นสะเทือน และสภาวะการติดตั้งโดยเทียบกับเอกสารที่เกี่ยวข้อง

ควรคำนึงถึงปัญหาการบำรุงรักษาอะไรบ้าง?

เซอร์โวมอเตอร์เป็นส่วนประกอบที่มีความแม่นยำ ดังนั้นการบำรุงรักษาจึงควรเน้นไปที่สภาพการทำงานและตัวมอเตอร์ด้วย ความร้อนที่มากเกินไป การปนเปื้อน การวางแนวทางกลที่ไม่ถูกต้อง สายเคเบิลเสียหาย การสั่นสะเทือนที่ผิดปกติ หรือการโหลดที่ผิดปกติ อาจส่งผลต่อประสิทธิภาพของระบบ

• ตรวจสอบการติดตั้งทางกลและสภาพข้อต่อเพลา
• ตรวจสอบสายเคเบิลและขั้วต่อเพื่อดูการสึกหรอหรือความเสียหายที่มองเห็นได้
• ติดตามอุณหภูมิที่เพิ่มขึ้นผิดปกติ
• ตรวจสอบการสั่นสะเทือนหรือเสียงรบกวนที่ไม่คาดคิด
• ตรวจสอบตำแหน่งที่เกิดซ้ำหรือข้อผิดพลาดในการเคลื่อนไหว
• รักษามอเตอร์และพื้นที่การติดตั้งโดยรอบให้อยู่ภายในสภาวะแวดล้อมที่กำหนด
• ใช้เอกสารประกอบของผู้ผลิตเมื่อวินิจฉัยผลตอบรับ การสื่อสาร หรือข้อบกพร่องที่เกี่ยวข้องกับไดรฟ์

ปัจจุบัน Schneider Electric จัดทำเอกสารประกอบผลิตภัณฑ์ ดาวน์โหลดซอฟต์แวร์ ทรัพยากรในการเลือกผลิตภัณฑ์ และข้อมูลการเปลี่ยน/ทดแทนจากหน้าผลิตภัณฑ์

ผู้ซื้อควรตรวจสอบอะไรก่อนซื้อ?

การซื้อระบบอัตโนมัติทางอุตสาหกรรมต้องการมากกว่าการจับคู่ชื่อผลิตภัณฑ์ ผู้ซื้อควรพิจารณาว่าส่วนประกอบที่นำเสนอตรงกับการกำหนดค่าเครื่องที่ต้องการทุกประการหรือไม่

ข้อมูลผู้จัดจำหน่ายปัจจุบันแสดงให้เห็นว่าเหตุใดจึงควรตรวจสอบสต็อกและราคา ณ เวลาที่ซื้อ ตัวอย่างเช่น ความพร้อมจำหน่ายและราคาที่ระบุไว้จะแตกต่างกันไปตามผู้จัดจำหน่ายและภูมิภาค ในขณะที่เพจระดับภูมิภาคของชไนเดอร์ อิเล็คทริคอาจแสดงราคาเชิงบ่งชี้และข้อมูลการจัดซื้อเฉพาะสำหรับตลาดนั้น

สถาปัตยกรรมเซอร์โวแบบผสมผสานกับไดรฟ์แบบตู้ทั่วไป

สถาปัตยกรรมทั้งสองไม่ควรได้รับการปฏิบัติตามความเหมาะสมในระดับสากล ตัวเลือกที่ถูกต้องขึ้นอยู่กับโครงสร้างของเครื่องจักร จำนวนแกน ข้อจำกัดของตู้ สภาพแวดล้อม ข้อกำหนดในการบริการ สถาปัตยกรรมการควบคุม และการออกแบบการติดตั้งทั้งหมด

คำถามที่พบบ่อย

ข้อพิจารณาขั้นสุดท้าย

ชไนเดอร์ ILM0702P01A0000 เป็นเซอร์โวมอเตอร์แบบรวมเฉพาะในตระกูล Lexium 62 ILM เอาต์พุตปกติ 720 W, แรงบิดคงที่ต่อเนื่อง 1.7 Nm, ความเร็วที่กำหนด 6,000 rpm, การตอบสนอง SinCos Hiperface แบบเลี้ยวเดี่ยวแบบสัมบูรณ์ และการกำหนดค่าแบบไม่มีเบรก ทำให้เป็นส่วนประกอบที่กำหนดไว้อย่างชัดเจน แทนที่จะเป็นเซอร์โวมอเตอร์ทั่วไป

สถาปัตยกรรมแบบผสมผสานมีความเกี่ยวข้องเป็นพิเศษกับผู้สร้างเครื่องจักรที่ทำงานกับอุปกรณ์อัตโนมัติแบบโมดูลาร์ หลายแกน หรือพื้นที่จำกัด การลดพื้นที่ตู้และการเดินสายไฟอาจทำให้สถาปัตยกรรมเครื่องจักรง่ายขึ้น ในขณะที่การออกแบบแบบติดตั้งภาคสนามสามารถรองรับรูปแบบอุปกรณ์ที่กระจายได้มากขึ้น Schneider Electric เน้นย้ำถึงการลดสายเคเบิล พื้นที่ตู้ และเวลาในการเดินสายไฟ ซึ่งเป็นคุณลักษณะของแนวทาง ILM

สำหรับโครงการจัดซื้อและเปลี่ยนทดแทน ขั้นตอนที่สำคัญที่สุดคือการตรวจสอบการกำหนดค่าที่สมบูรณ์ แทนที่จะจับคู่โมเดลตามรูปลักษณ์หรือกำลังเพียงอย่างเดียว ความเข้ากันได้ทางไฟฟ้า สถาปัตยกรรมตัวควบคุม ผลป้อนกลับ ขนาดทางกล ข้อกำหนดเกี่ยวกับเบรก สภาพแวดล้อม การกำหนดค่าสายเคเบิล และโหลดของเครื่องจักรทั้งหมดควรได้รับการตรวจสอบก่อนการติดตั้ง
